三角框架模具 源茂扭双工字型透水框架模具

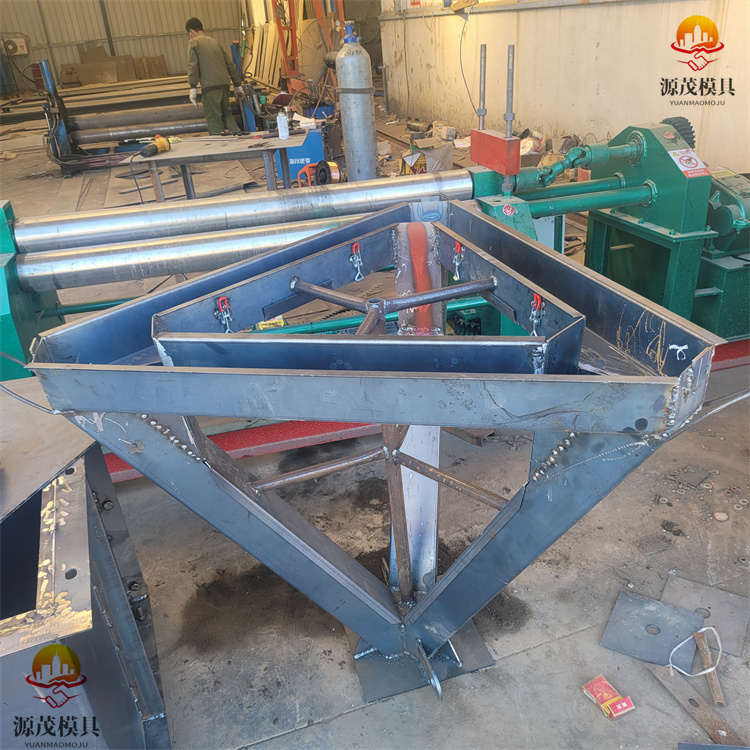

三角透水框架钢模具由6根长1m，断面为0.1m×0.1m的矩形钢筋混凝土杆件焊接拼装而成。地基承载力范围为C20。每根杆件中埋入1根长1.3m的φ10钢筋，在预制场集中预制。框架拼装时杆件的混凝土强度不应低于设计标准的75%。

水道透水框架模具的电火花磨削可在穿孔、成形机床上附加一套磨头来实现。工具电极作旋转运动，工件也附加一旋转运动，可以提高水道透水框架模具磨孔的圆度;也可以设计成专用的电火花磨床或电火花坐标磨孔机床，还可以用磨床、钻床和铣床来改装。在坐标磨孔机床中，工件还作公转，工作的孔距靠坐标系统来保证，这种办法操作简单，但机床结构复杂，判造精度要求高。
